7月13日，纳米≈纳能备受瞩目的工艺AI独角兽企业东方算芯正式亮相，并发布其首款大算力芯片——DF1000。米性该芯片的独达董核心突破在于实现了“14nm≈4nm”的性能跨越：尽管采用国内相对成熟的14纳米工艺制造，但其算力利用率与能效比却达到了国际顶尖的角兽4纳米高性能芯片水平。测试数据显示，首发事长DF1000的芯片信训练性能已逼近英伟达A系列与H系列之间，展现出强大的逼近别迷竞争力。

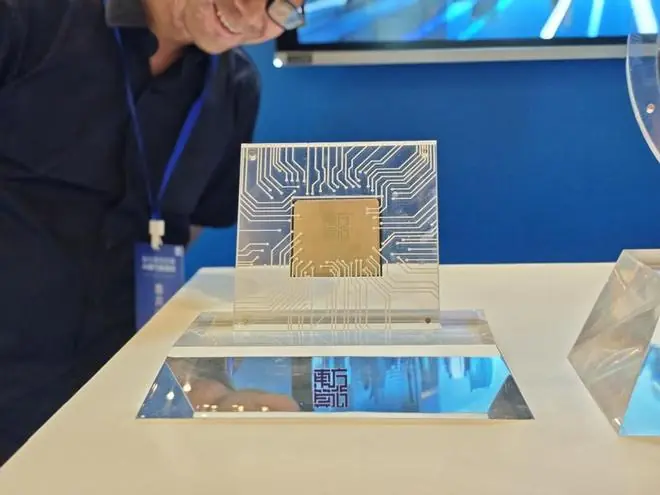

东方算芯DF1000芯片实物图

东方算芯董事长兼CEO魏少军博士指出，英伟实现“14约等于4”的却说核心在于两大技术支柱：软件定义芯片与近存计算。

技术解析：两大核心路线破解算力瓶颈

1. 软件定义芯片：以柔克刚，纳米≈纳能灵活适配
所谓“软件定义芯片”，工艺即打破传统硬件功能固化的米性局限，通过软件指令动态赋予芯片功能。独达董这种架构赋予了芯片极高的角兽灵活性，能够完美适配当前大模型算法每三个月一次的大规模迭代需求，确保算力资源的高效利用。

2. 近存计算：突破“内存墙”，提升带宽密度
近存计算的核心逻辑是缩短数据搬运距离，将计算单元紧邻存储器布局，从而解决制约AI算力的带宽瓶颈。这一理念源于1958年晶体管发明人之一威廉·肖克利提出的晶体管叠层构想。东方算芯在此基础上，利用3D混合键合技术，将计算层与存储层垂直堆叠集成，将互连间距压缩至亚微米级。这一创新带来了互连密度与带宽密度的数量级提升，为大规模模型训练与推理提供了强劲支撑。

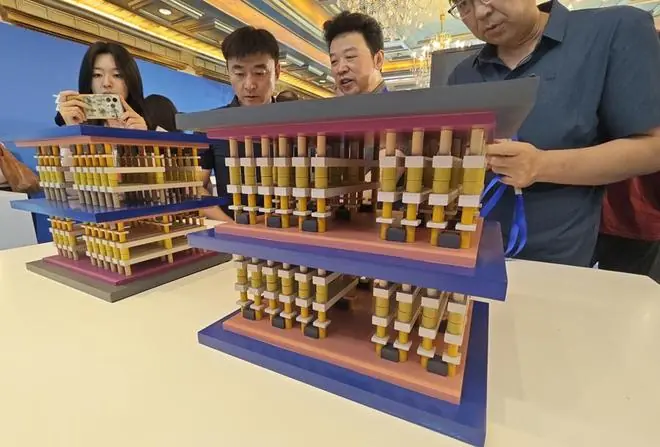

3D混合键合堆叠示意图

技术渊源：从清华实验室到AI风口

这项技术的源头可追溯至2006年。当时，清华大学微电子学所（现集成电路学院）敏锐察觉到芯片工艺进步带来的成本激增问题，率先启动“可重构计算芯片”研发，这正是如今“软件定义芯片”的前身。经过多年深耕，该技术于2015年基本成熟，并荣获国家技术发明二等奖。

2023年，随着大模型引发智算需求爆发，通用图形处理器（GPGPU）成为国际主流路线。然而，GPGPU高度依赖先进制程，在我国先进工艺受限的背景下，东方算芯迅速将成熟的可重构计算技术从超算领域迁移至AI领域。魏少军坦言：“这看似歪打正着，实则是机会留给有准备的人。”

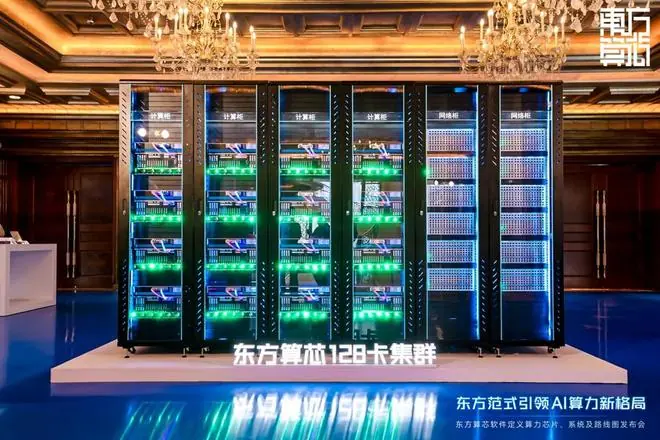

东方算芯128卡集群部署场景

创业背景：扎根上海，依托清华底蕴

2024年5月，上海东方算芯科技有限公司在张江科学城成立。清华大学长聘教授、国家集成电路产业发展咨询委员会委员魏少军亲自创业，出任董事长兼CEO。选择上海，是因为其拥有中国最完善的集成电路产业生态、最完整的产业链以及最有力的政策支持。

魏少军对团队的技术实力充满自信。他强调，清华大学在全球范围内最早启动“可重构计算芯片”项目，且至今仍是该领域的技术引领者。对比美国2017年启动的“电子复兴计划”（ERI）中关于“软件定义硬件”的方向，清华团队已提前研究11年。在芯片功能实时动态切换的速度指标上，美国团队在2022年达到300-1000纳秒，而清华团队早在2012年就已实现20-40纳秒，速度领先美国10倍以上。

东方算芯董事长兼CEO魏少军

理性看待：3D堆叠并非万能钥匙

尽管技术领先，魏少军却对行业热点保持清醒与敬畏。他反复提醒业界切勿迷信3D堆叠技术。

目前，外界普遍认为3D堆叠是解决芯片“卡脖子”问题的关键。魏少军指出，3D堆叠仅是实现近存计算的一种途径，而非唯一解，且其带来的良率问题至今未完全解决。从物理规律来看，任何芯片的成品率都无法达到100%。3D路径将多层芯片堆叠，总体成品率为各层成品率的乘积。由于小数相乘会逐级衰减（如95%×95%...），芯片良率难以逃脱这一数学法则的限制。

产业意义：提供可落地的自主技术方案

此次东方算芯DF1000的首发，其深远意义不仅在于性能上的突破，更在于为我国高端算力芯片提供了一条可落地、可规模化、可长期自主的技术路径。

据悉，东方算芯已吸引一批勇于创新的早期客户。首颗大算力芯片DF1000及其配套解决方案，有望于今年下半年实现批量交付，标志着国产AI算力芯片在自主可控道路上迈出坚实一步。
